Инструкция для надувной лодки с вклеенным или навесным транцем: как правильно повесить подвесной мотор, когда имеет смысл ставить дистанцию и как безопасно развести простую 12 В сеть. Подбор моторов 5–40 л.с. — в обзорах Hangkai, Hidea / Gladiator, HDX / Parsun и в сравнении 9.9. Для жёсткого корпуса — отдельная страница установки на катер.
1. Подготовка: транец, нога, вес
Перед покупкой мотора сверьте три параметра лодки из паспорта/таблички:
- Максимальная мощность на транце (л.с.) — не превышайте заводской лимит.
- Высота транца — под ногу S (~381 мм) или L (~508 мм). Неверная высота даёт кавитацию или «зарывание» винта.
- Толщина доски — струбцины должны полностью зажимать транец с накладкой; перетяжка мнется фанеру и рвёт ПВХ у клеевых швов.
2. Навеска мотора на ПВХ
-
Накачать и выровнять
Лодка на рабочем давлении, пол жёсткий, корму поставить ровно. Тяжёлый мотор (от ~30 кг) поднимают вдвоём или с лебёдкой — не волочить по ПВХ.
-
Центр по килю

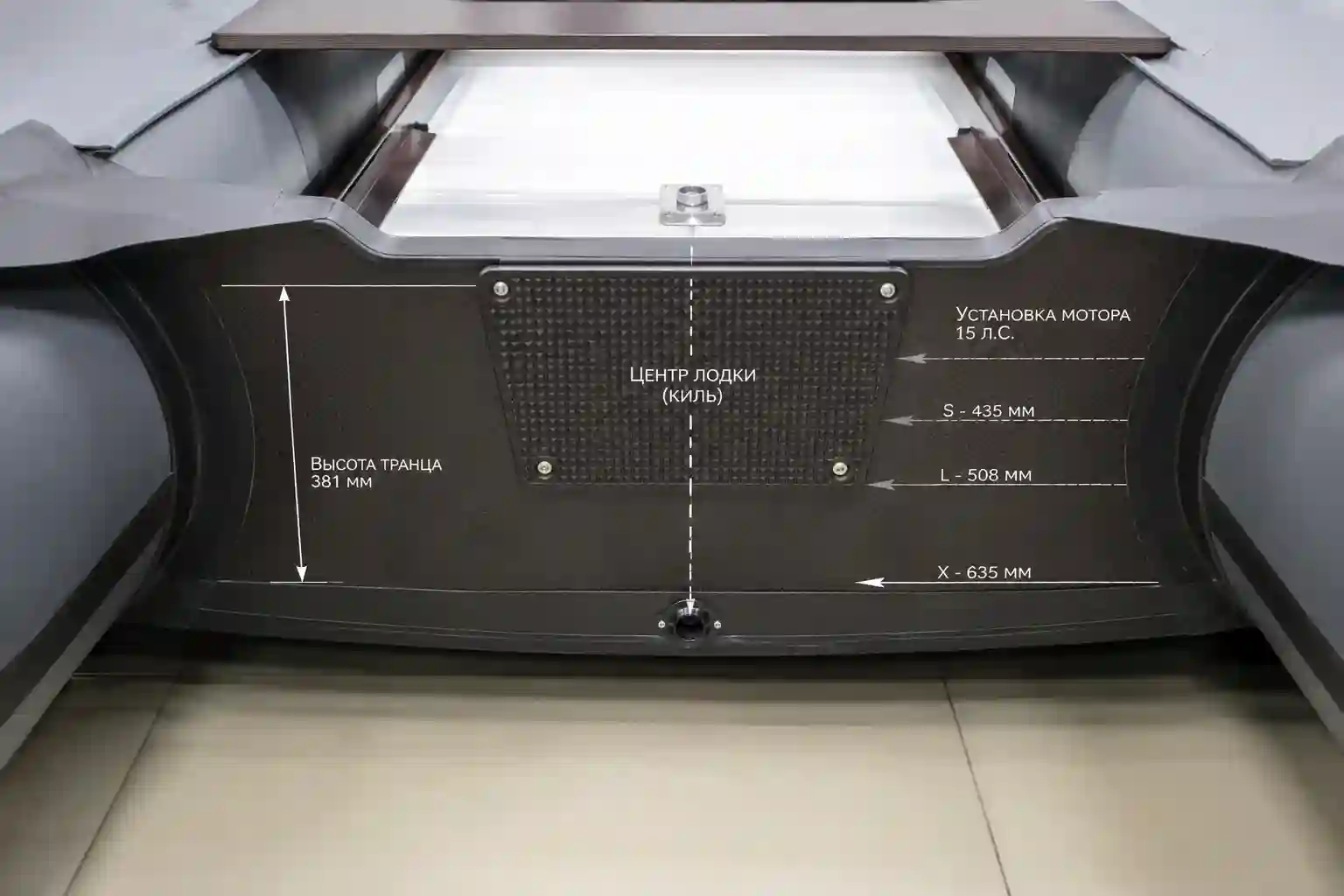

Струбцины по центру транца вдоль килевой линии. Смещение в сторону даёт крен, брызги и «рысканье» на глиссе. Антикавитационная плита — примерно параллельно воде / чуть ниже днища (ориентир до ~25–50 мм по факту промеров).
-
Затяжка и страховка
Винты струбцин затянуть до упора без срыва резьбы. Обязателен страховочный трос мотор↔транец и чека на запястье/жилете. Угол дифферента — штифтом в отверстиях струбцины; стартовать с 1–2 положения, донастроить на воде.
-
Топливо и обкатка
Выносной бак закрепить, шланг без перегибов, вентиль бака открыт. Для 2Т — смесь по мануалу (часто 50:1 или 25–30:1 на обкатке). Масло редуктора — до первого выхода и после обкатки (типичная рекомендация для Hangkai/Parsun).

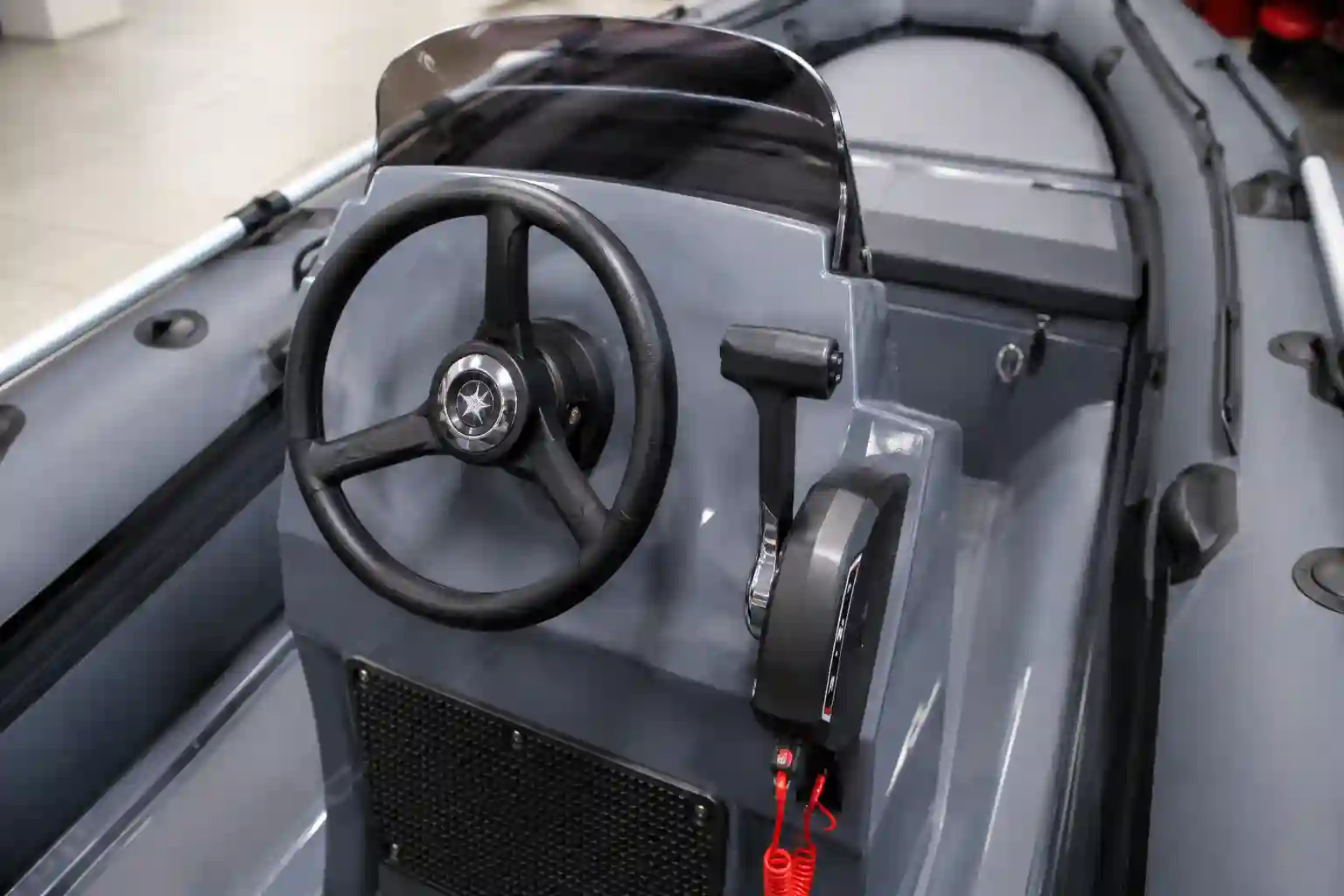

3. Дистанционное управление на ПВХ
На компактных лодках до ~6 м чаще остаются на румпеле. Дистанцию ставят при моторах от ~15–20 л.с., консолях/банке рулевого и нужде вести лодку сидя лицом вперёд. Система складывается из двух независимых контуров.
Схема установки ниже подходит и для Yamaha, Mercury, Suzuki и других известных брендов — тросы, редуктор и машинка те же по принципу. Пока разбираем бюджетные китайские сборки; обзоры Yamaha / Mercury / Suzuki с их деталями ДУ добавим позже.
Рулевое
- Штурвал + рулевой редуктор (T-67 / G10 и аналоги под M58).
- Рулевой трос типа M58 для моторов примерно до 30–55 л.с. (зависит от глиссирования).
- Опора рубашки на транце или струбцине + рулевая тяга / пластина на моторе.
Длина рулевого троса (ориентир): от центра редуктора до борта + вдоль борта до транца + половина ширины транца; −10 см на каждый острый изгиб 90°; +~30 см при креплении к мотору. Перевести в футы ×3,28 и округлить вверх.
Газ и реверс
- Машинка газ-реверс (например Ultraflex/CFB B90 и OEM-аналоги Sea-Pro).
- Два троса газ/реверс под бренд мотора (C2/F03, C5/C16 и т.д.).
- Адаптерный комплект «румпель → дистанция» под конкретный ПЛМ.
Длина тросов газ-реверс: (A + B) + 0,9 м, где A — от борта до центра транца, B — от пульта до транца. Петля 0,9 м нужна, чтобы при полном повороте мотора трос не заломился.
3.1. Подключение тросов, рулевой тяги и хвоста косы
Ниже — пример Suzuki DF9.9BR / DF15AR / DF20AR. Электрическая часть сверена с руководством Suzuki 99011-89L20-055: АКБ — стр. 17, схема remote control model — PDF-стр. 78. Для другой марки, модификации и года сверяйте пины, разъёмы, крепёж и моменты с её setup/service manual.
А. Тросы к машинке и мотору
- Рычаг машинки и рычаг реверса на моторе — в нейтраль, барабан газа закрыт.
- В машинке: рубашки в штатные holder, бочонки тросов — в пазы кулачков. На моторе: резьбовые connector → pivot pin рычагов газа/реверса → шайбы и lock pin.
- Проверить: полный газ с упором; в N барабан закрыт; ход F/R из нейтрали одинаковый.

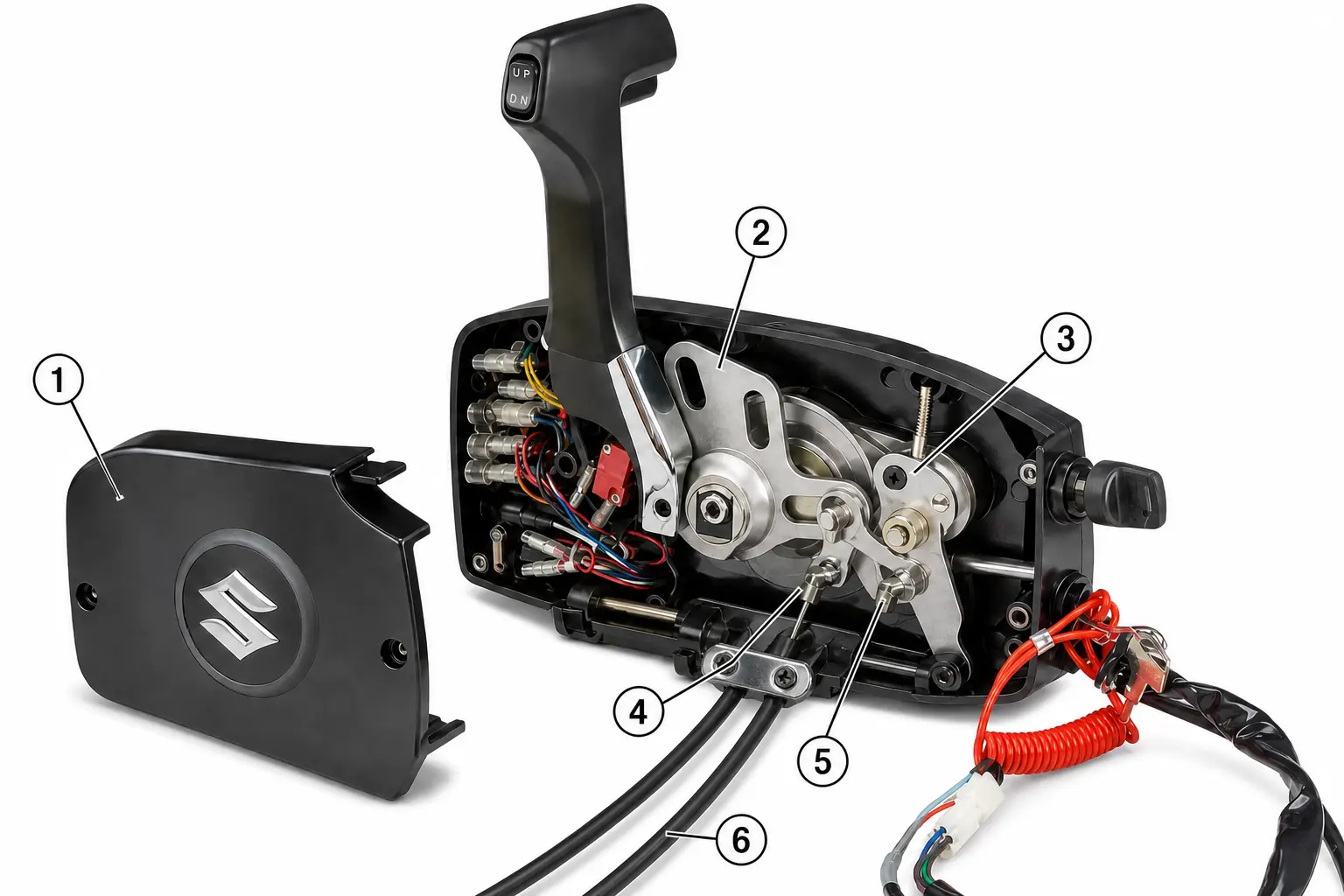

Номера: 1 — снятая крышка; 2 — главный кулачок; 3 — второй кулачок газа/реверса; 4–5 — места фиксации бочонков; 6 — фиксатор рубашек.
Подключение тросов: один трос управляет газом, второй переключает передачи — передний ход, нейтраль и реверс. Рубашки устанавливают в штатные фиксаторы, а бочонки тросов — в пазы соответствующих кулачков.

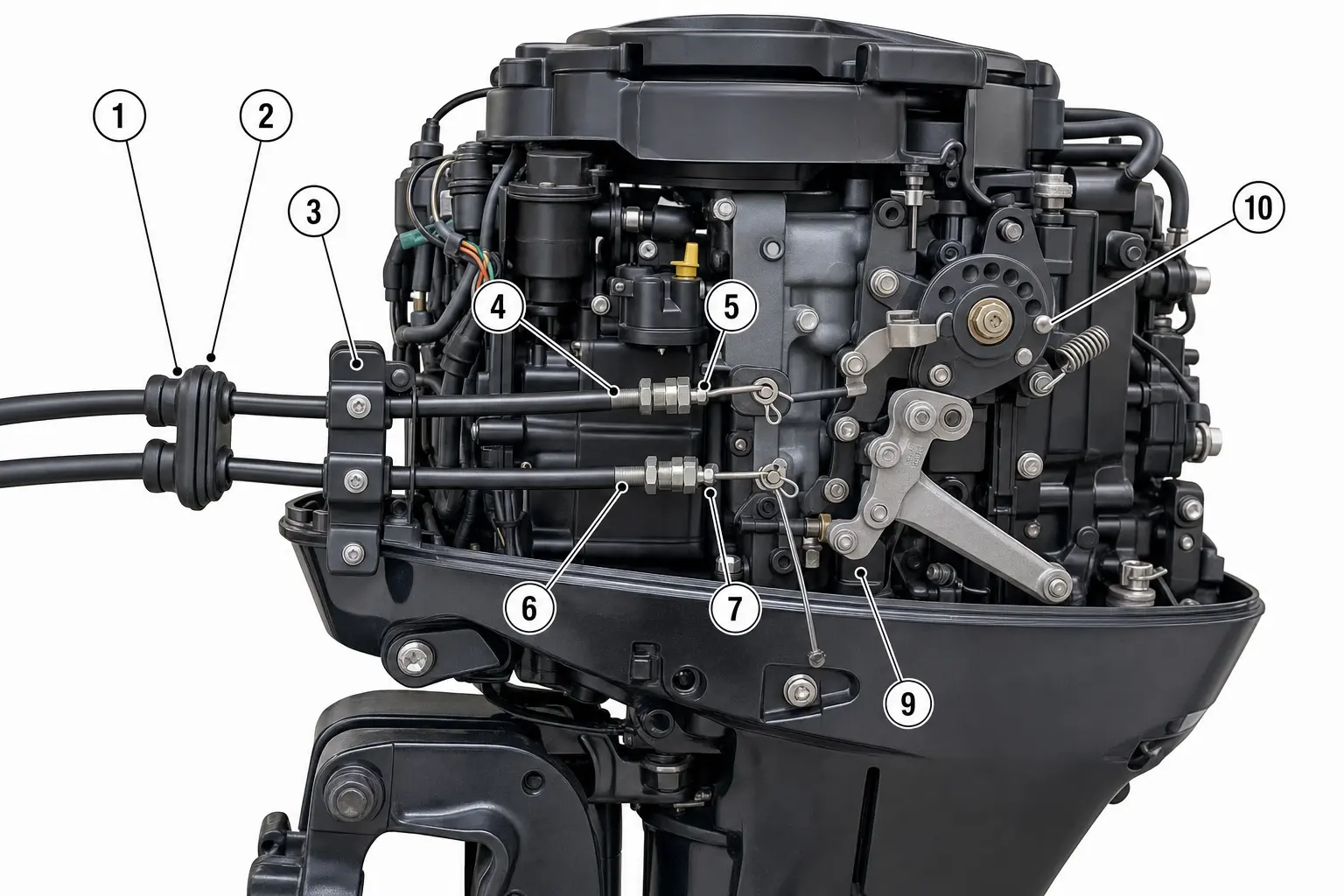

На моторе: ввод → два троса → жёсткий holder → контргайки → наконечники на пальцах throttle и clutch/shift lever → шайбы и lock pins. В N барабан газа закрыт, рычаг реверса в нейтрали; только после регулировки ставят шплинты и закрывают кожух.
Б. Рулевая тяга
- Штурвал → редуктор → рулевой трос; на моторе — через tilt tube и drag link к attachment.
- Suzuki: seal на левый торец трубы, трос входит с правого борта, смазка, моменты гаек по мануалу (~10 Н·м + ослабить 1/8; болт тяги ~34 Н·м).
- На ПВХ: опора рубашки на транце/струбцине, без перетирания баллона.

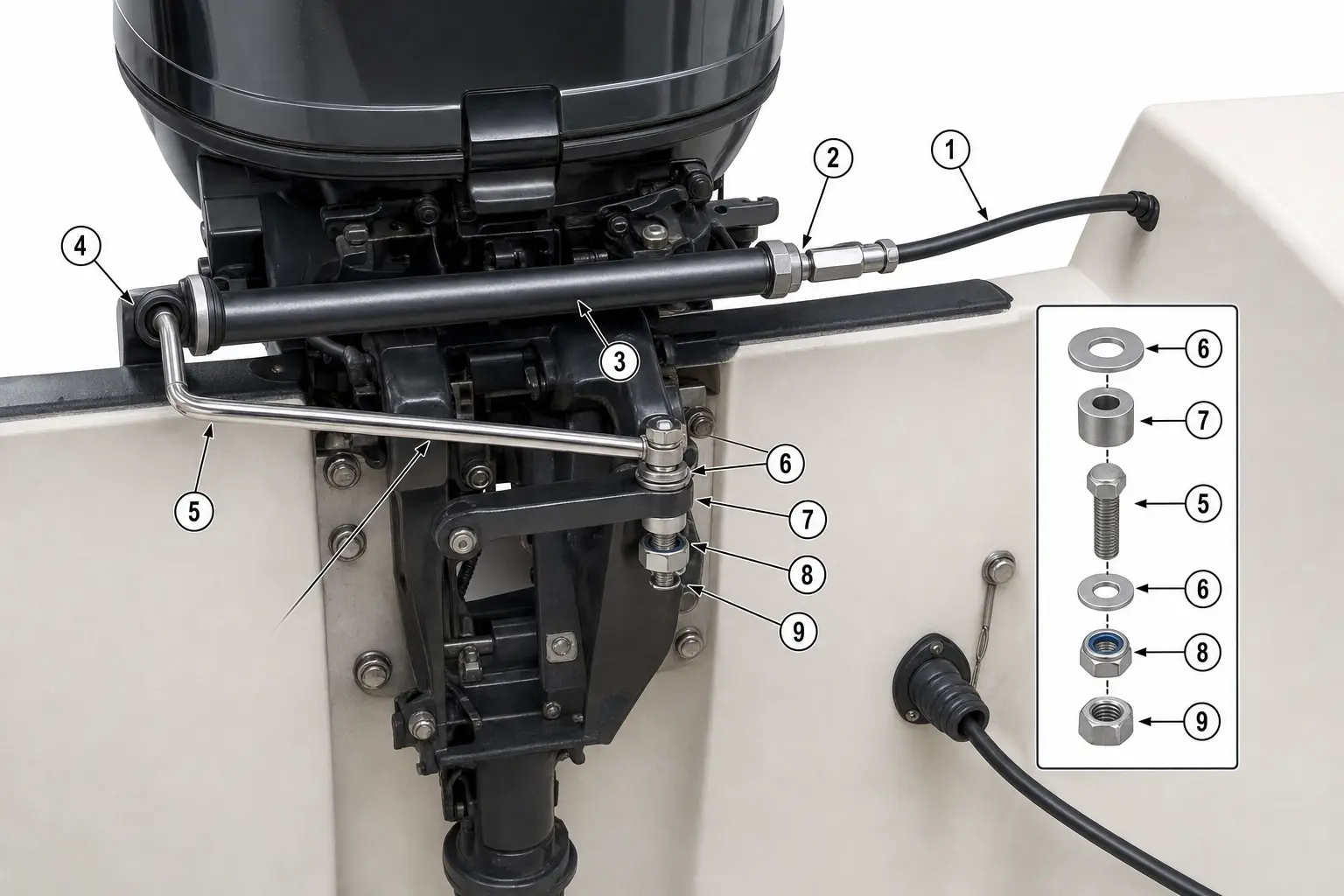

Номера: 1 — трос к редуктору; 2 — гайка рубашки; 3 — tilt tube; 4 — уплотнение; 5 — drag link; 6 — шайбы; 7 — втулка; 8–9 — болт и страхующие гайки. После затяжки мотор должен свободно пройти полный угол поворота.
В. Хвост косы к машинке
- Жгут в отдельной гофре; не тереть о holder тросов.
- Coupler мотора ↔ штатный remote harness; в машинке он объединяет ключ, START, STOP, чеку, зуммер и лампу.
- Красный кабель мотора → АКБ+, затем чёрный → АКБ−. Стартер и зарядка используют общую силовую цепь через штатные F 30 A и F 10 A.

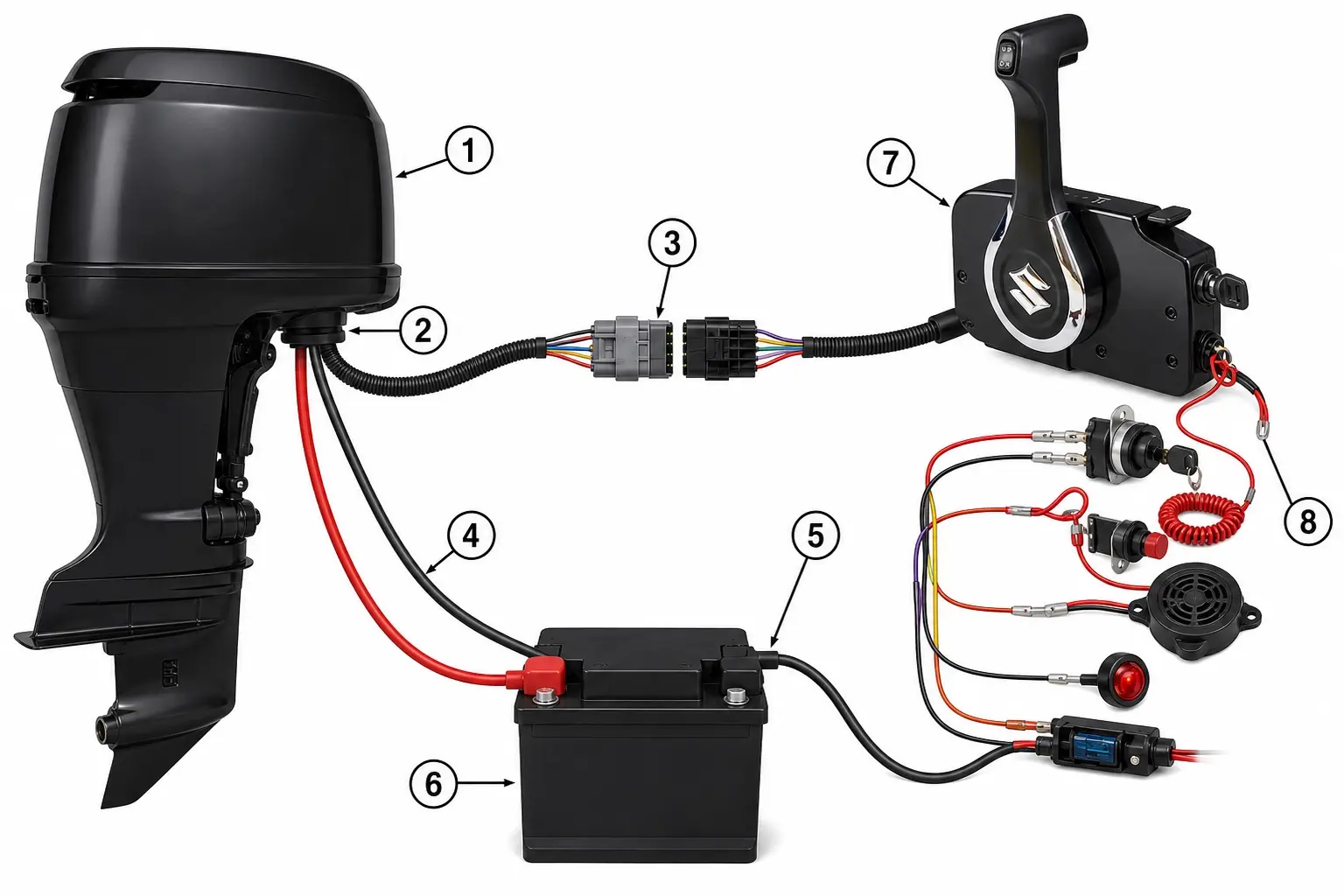

Номера: 1 — закрытый мотор; 2 — гермоввод под колпаком; 3 — штатный coupler косы; 4 — красный кабель к АКБ+; 5 — чёрный кабель к АКБ−; 6 — аккумулятор; 7 — закрытая машинка Suzuki; 8 — замок, STOP-чека, зуммер, лампа и F 10 A.
Это наглядная раскладка, не распиновочный чертёж. Не соединяйте жилы по цвету картинки. Для DF20AR используйте PDF-стр. 78; DF20AT с PTT показан отдельно на PDF-стр. 79 и имеет другую схему.
4. Электрика на ПВХ: от АКБ до кнопок
Те же три схемы, что и для катера: упрощённый обзор, полная разводка (с GPS) и детальная помпа AUTO + кнопка. Красный — плюс, чёрный — минус на АКБ−, зелёный — зарядка от мотора. На ПВХ проводку ведут в гофре по пайолу/борту, без острых хомутов по ткани.
Схема 1 — общая
Схема 2 — полная (F, тумблеры, GPS)
Схема 3 — помпа AUTO и кнопка
Что обычно ставят
- Аккумулятор AGM/GEL в жёстком ящике с вентиляцией и ремнями.
- Главный выключатель массы — рвёт плюс потребителей; минус — общая шина на АКБ−.
- Панель тумблеров IP65: MAN помпа, огни, USB, GPS.
- Помпа: AUTO через F24ч до массы; MAN — после массы.
- Навигационные огни 12 В LED и зарядка от мотора через свой F.
5. Детали и ссылки
Ниже — подобранные комплектующие под дистанцию и борт ПВХ. Кнопка «Купить» ведёт на карточку товара.
| Фото | Деталь | Для чего | Купить |
|---|---|---|---|
| Мотор и навеска | |||
фото | ПЛМ 6–40 л.с. (S/L) | Подбор по обзорам брендов | Каталог моторов |
фото | Транцевая накладка / усиление | Защита фанеры, ровная прижимная плоскость | Скоро |

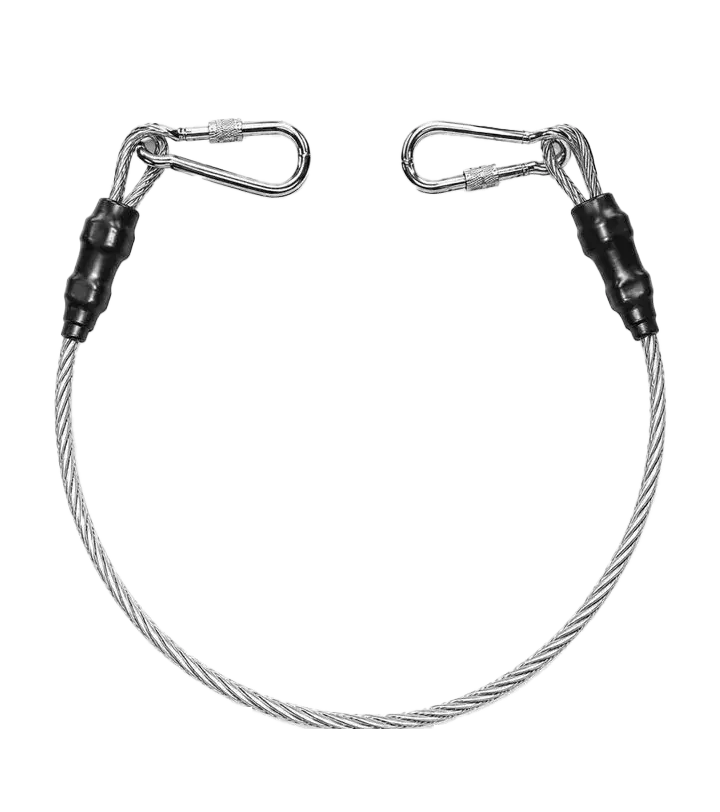

 | Страховочный трос мотора | Фиксация ПЛМ на транце | Купить |
| Дистанция | |||

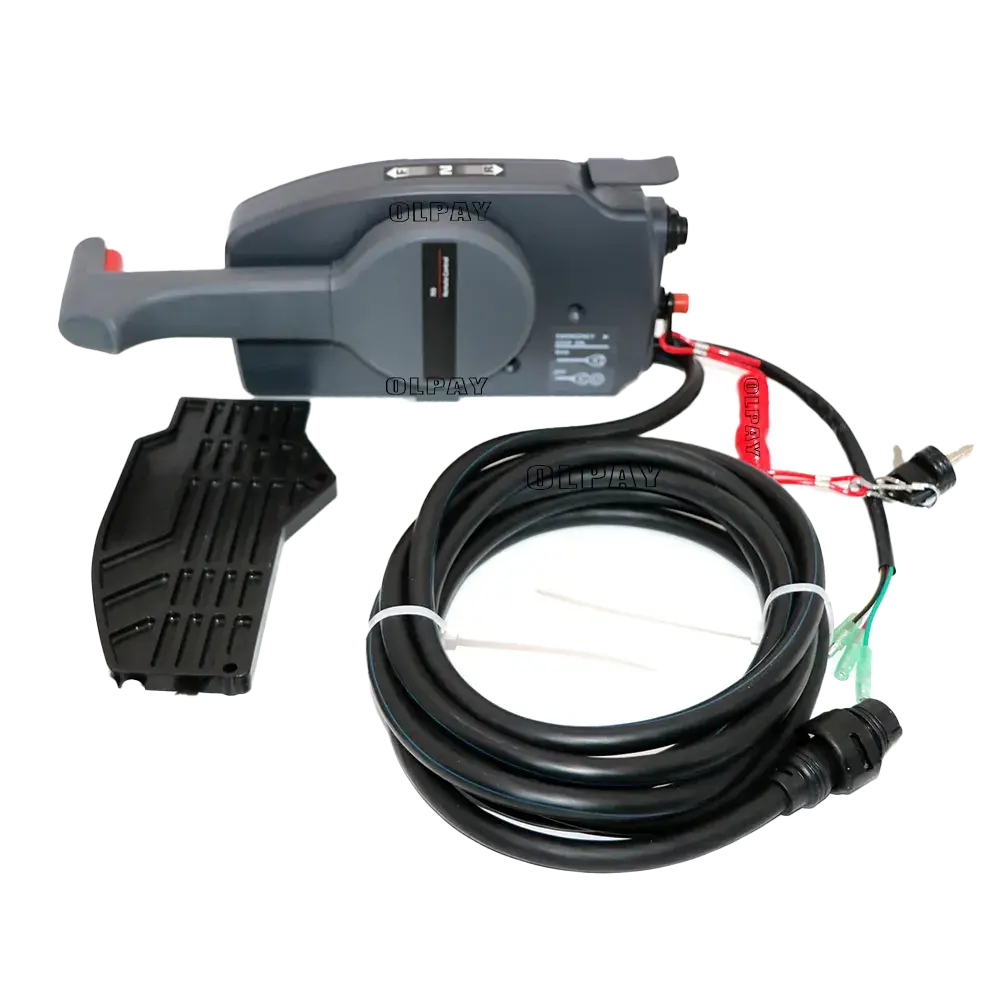

 | Бортовая машинка газ-реверс (Yamaha-тип) | Пульт газа и передач на консоль | Купить |
фото | Тросы газ-реверс | Под бренд мотора + запас по длине | Скоро |

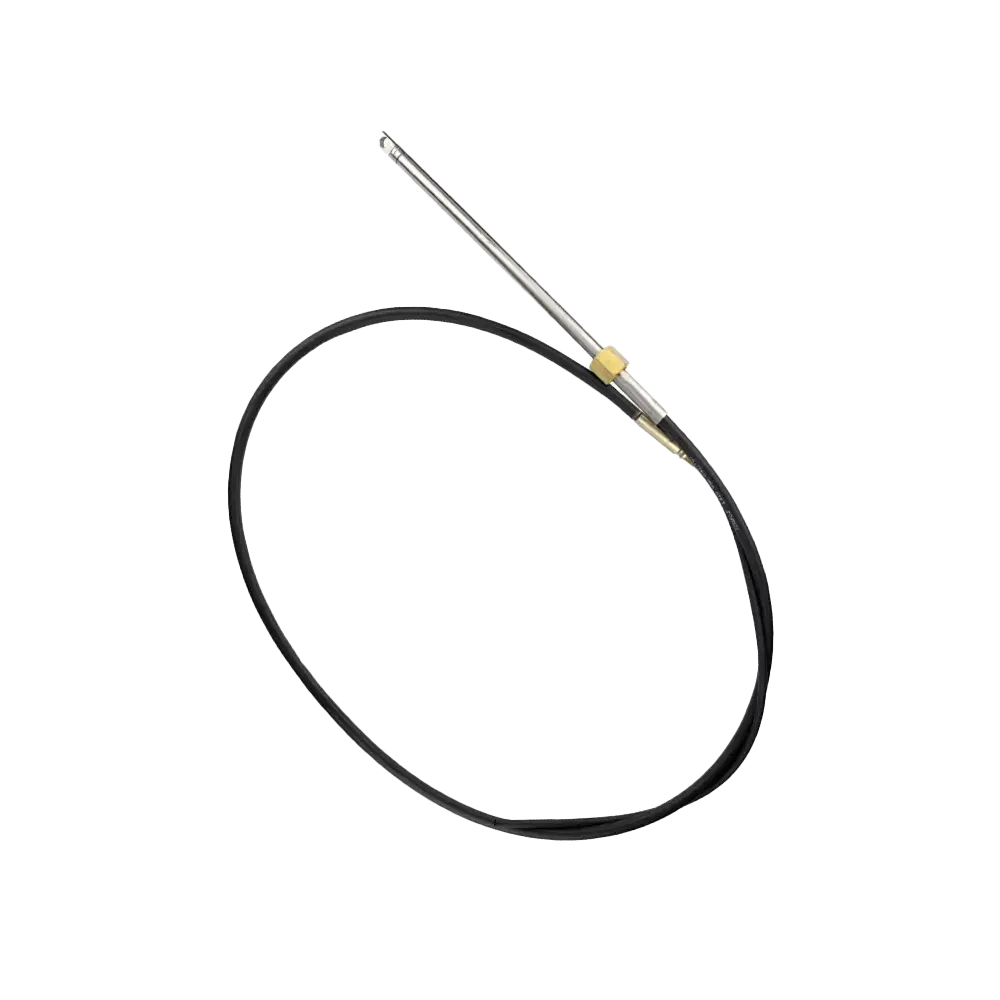

 | Рулевой трос M58 | До ~30–55 л.с. на ПВХ; длину по формуле выше | Купить |

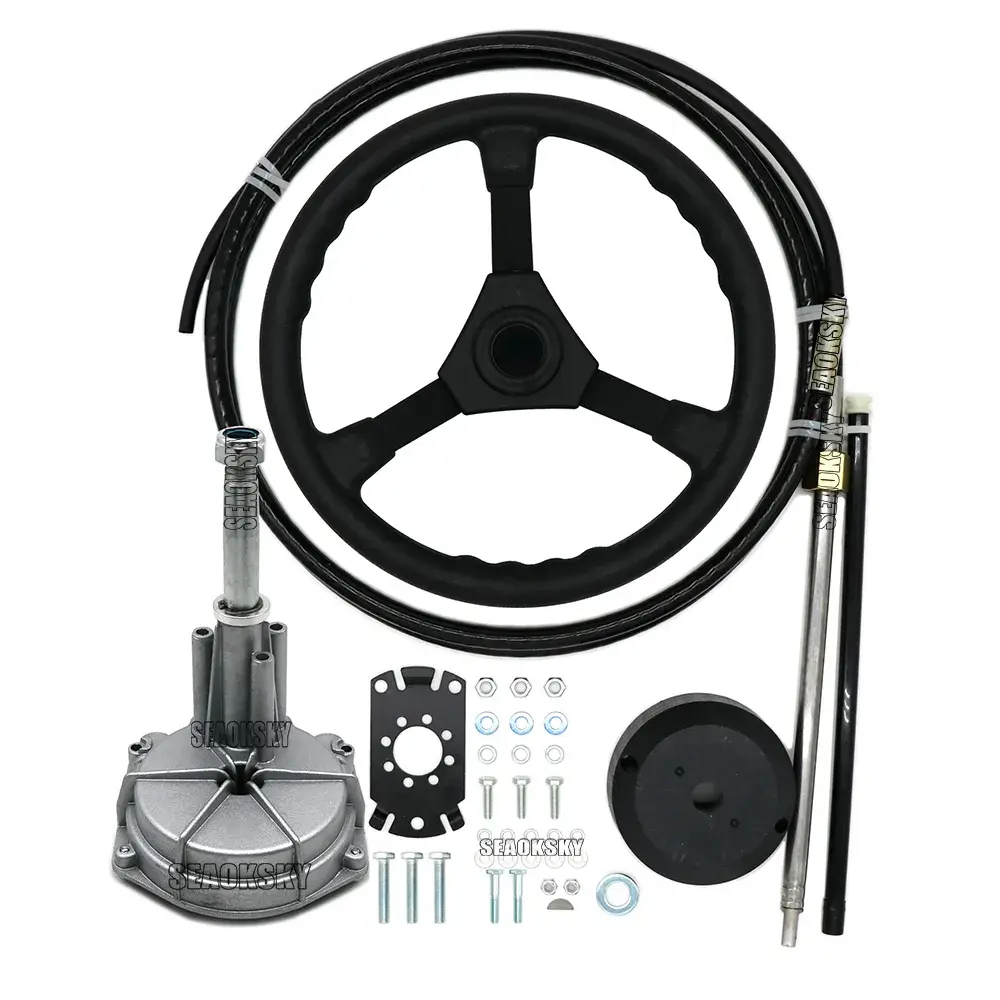

 | Рулевой комплект (редуктор + штурвал + трос) | Готовая колонка ДУ под подвесной мотор | Купить |

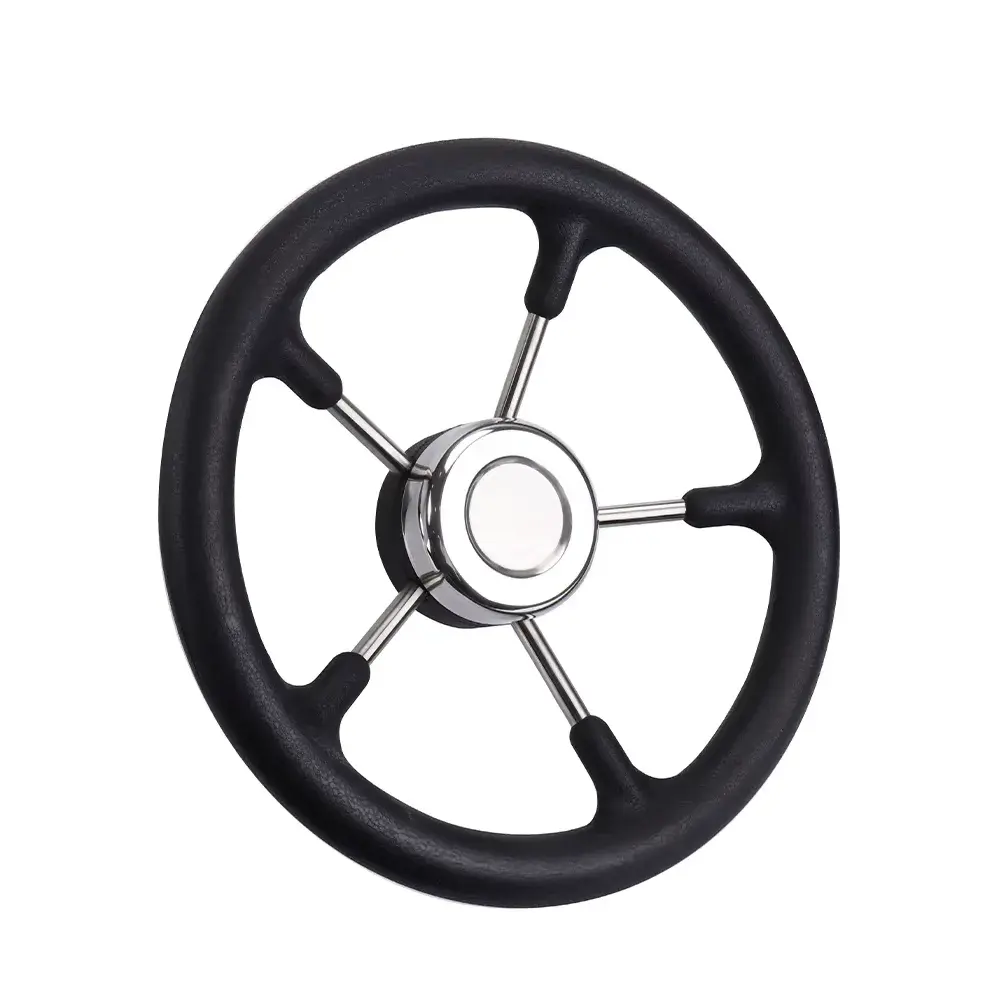

 | Штурвал 13″ destroyer (5 спиц) | Основной вариант на консоль ПВХ | Купить |

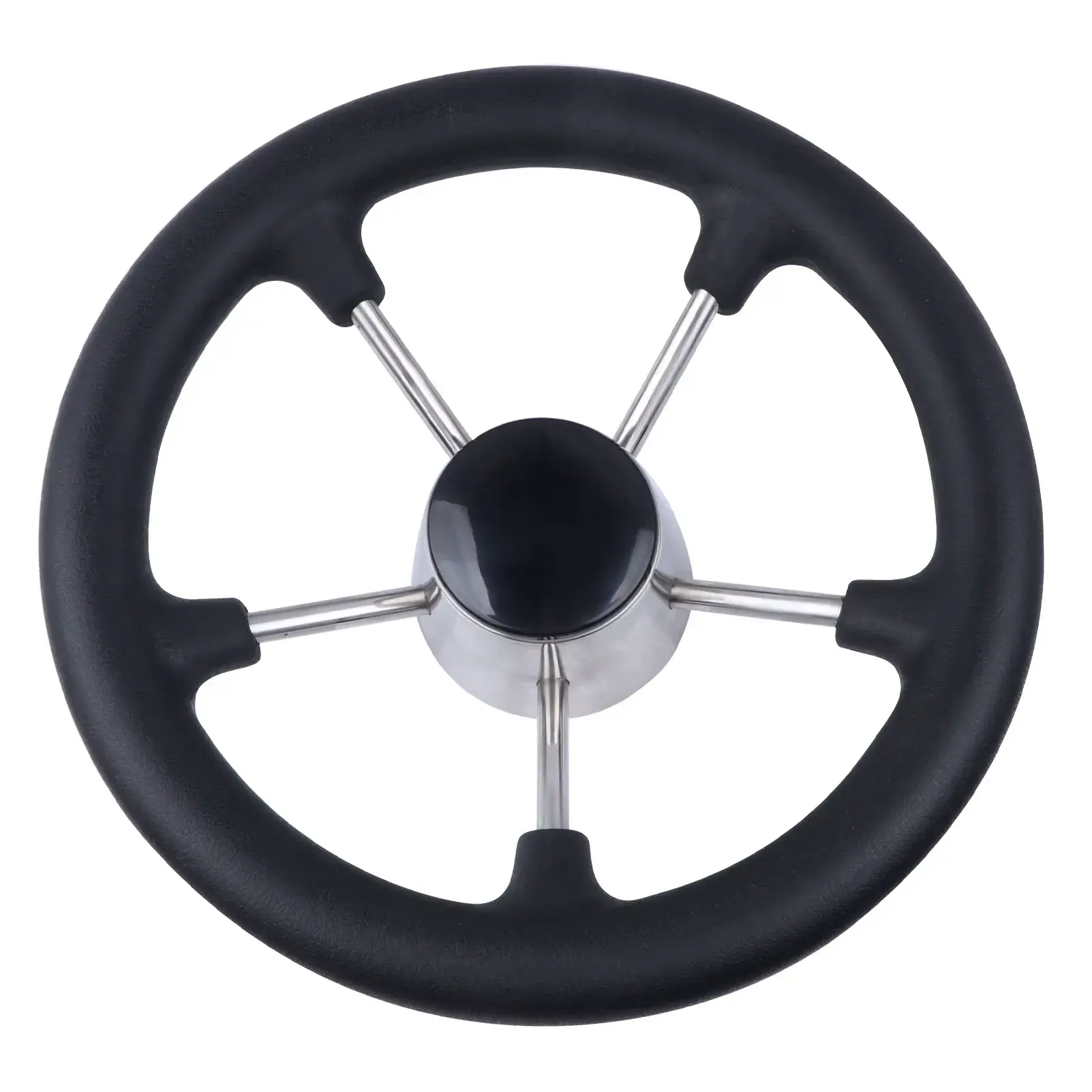

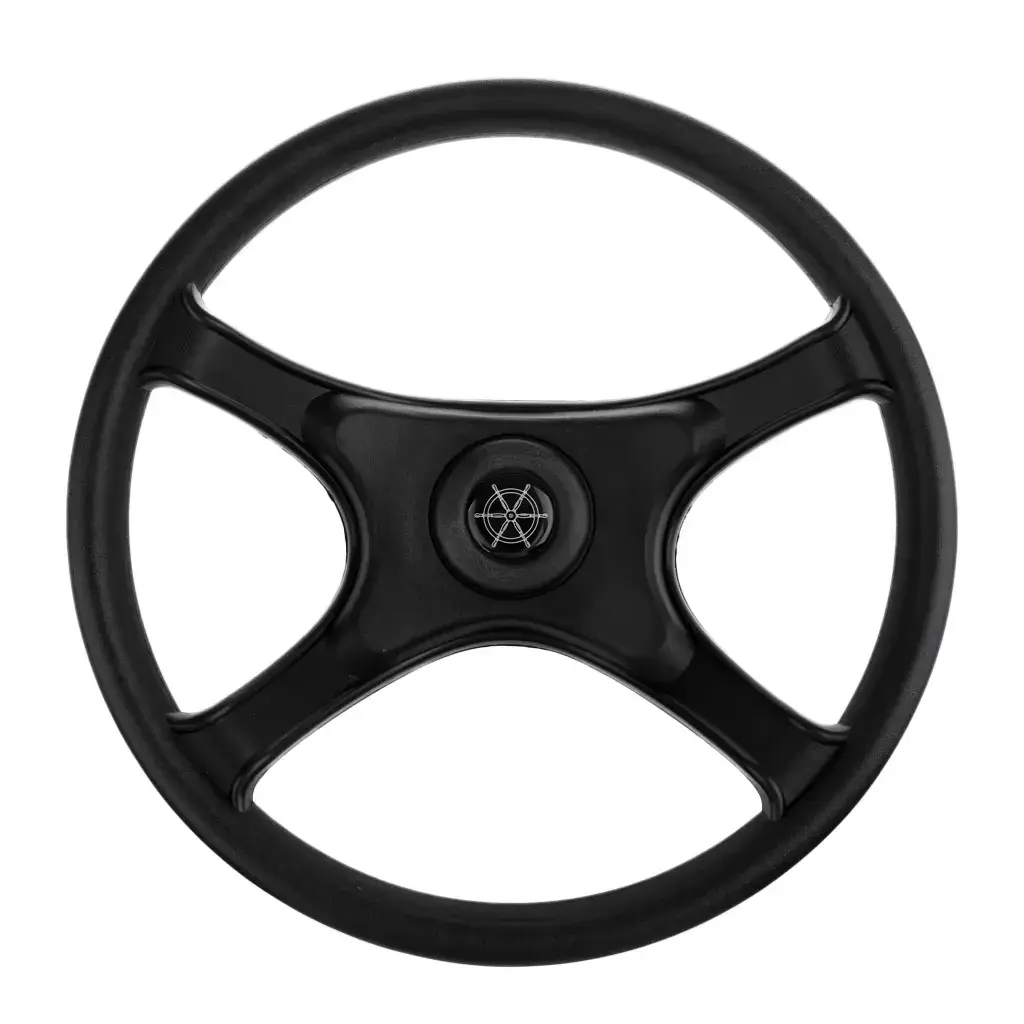

 | Штурвал 11″ destroyer (5 спиц) | Компактная консоль / тесная рубка | Купить |
 | Штурвал 13″ / 330 мм (4 спицы) | Классика на конус 3/4″ — альтернатива destroyer | Купить |
фото | Комплект адаптации румпеля | Тяги и опорные пластины под модель ПЛМ | Скоро |
| Электрика | |||

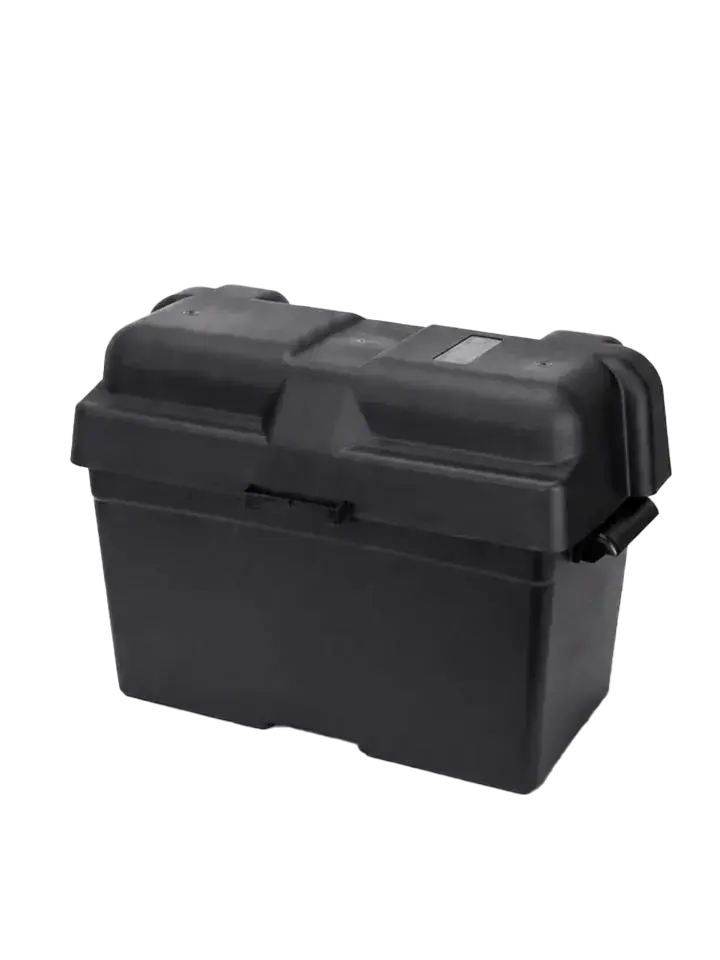

 | Морской ящик АКБ | Защита и крепление аккумулятора 12 В | Купить |
фото | Выключатель массы + блок предохранителей | Защита кабелей | Скоро |

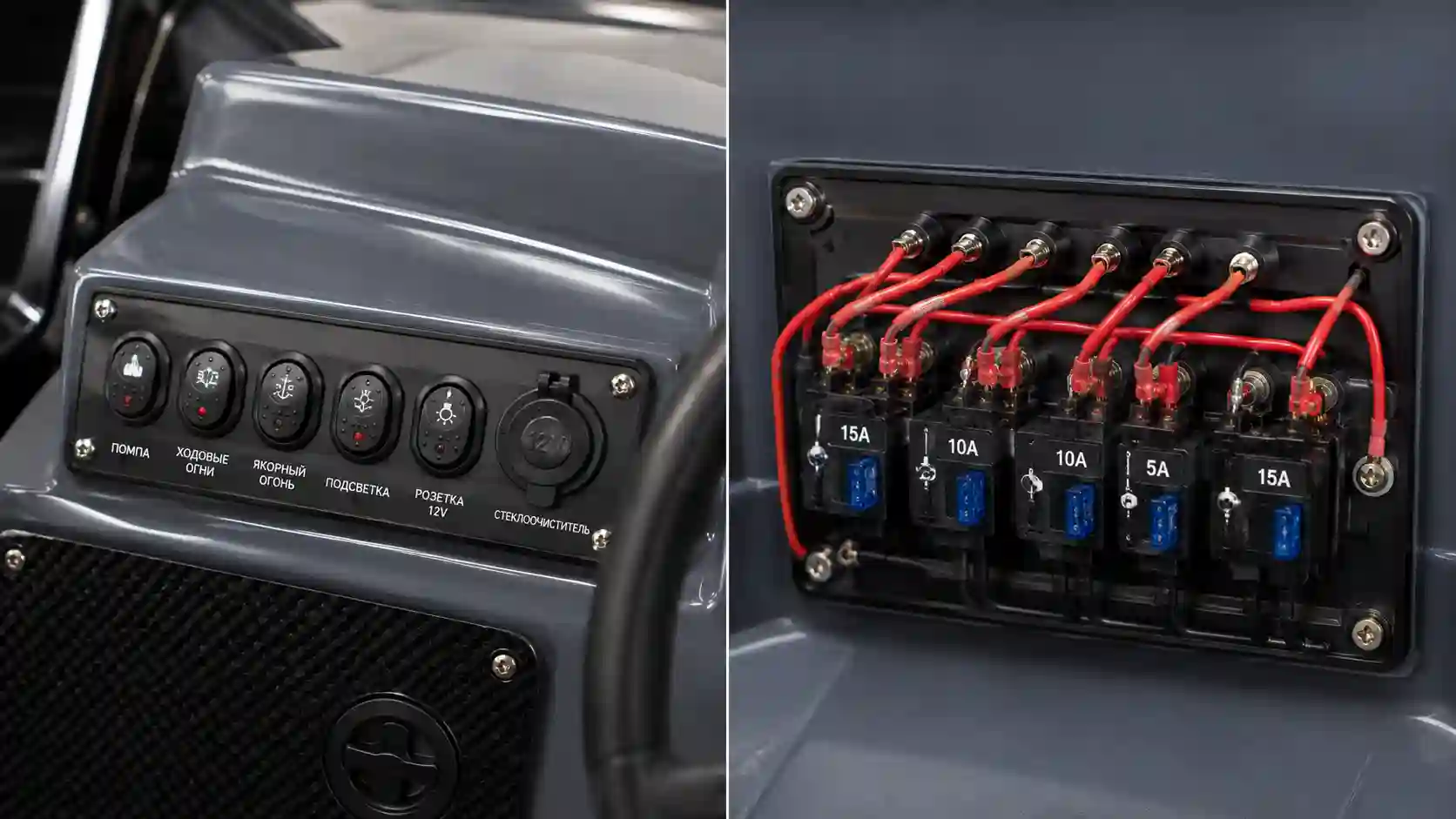

фото | Панель тумблеров IP65 | Помпа, огни, USB | Скоро |

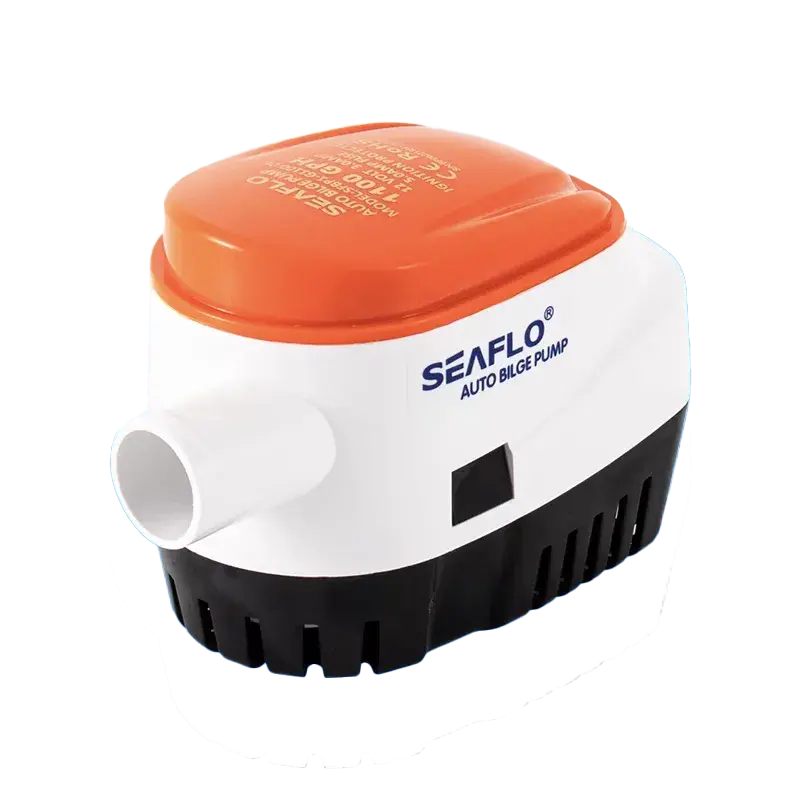

 | Трюмная помпа 12/24 В | Откачка воды с пайола / трюма | Купить |

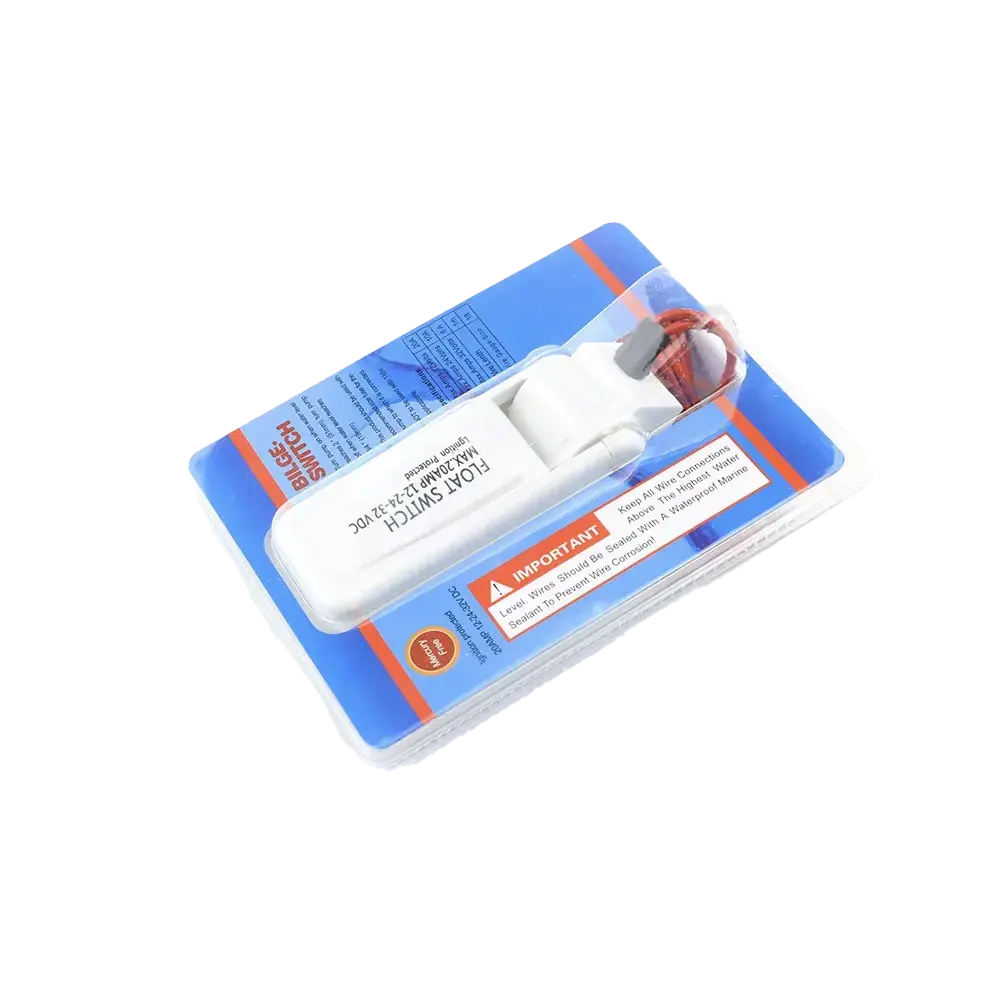

 | Выключатель помпы AUTO | Автомат и ручной режим на панели | Купить |

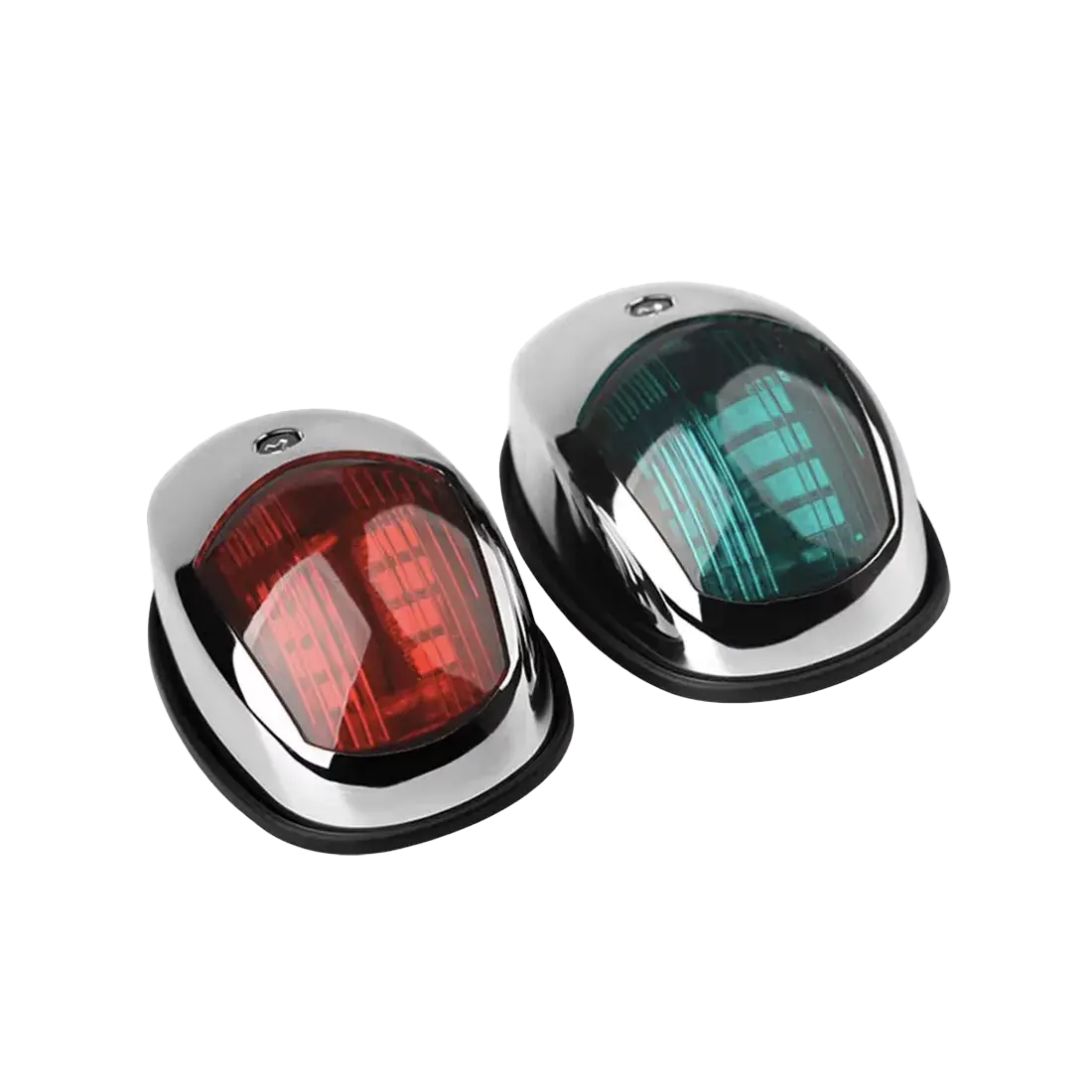

 | Навигационные огни LED 12 В (красный / зелёный) | Носовые ходовые огни | Купить |
Перед заказом тросов измерьте лодку по формулам выше. Адаптеры ДУ покупайте строго под марку и годы выпуска мотора.
